TOGAF核心概念辨析：架构模型、架构视角、架构视图与关注点

在软件架构设计的过程中，我们常听到一个词——架构视图。但很多人对它有一个根深蒂固的误解：认为视图就是“系统的某张设计图”，用来展示系统长什么样、分了几个模块、接口怎么连。

事实远非如此。

如果只用一个核心定义来纠正这个认知，我会说：

架构视图，是从一组相关关注点的视角出发，对系统的一种表示。

它不是为了画图而画图，而是为了回答一个很具体的问题：“你所关心的那一组问题，架构是如何解决的？”

为什么我们需要视图？因为没人能看全“整个系统”

任何一个真实的系统，其架构都极其复杂——成千上万的组件、接口、部署节点、数据流、安全策略、性能调优参数……这些东西堆在一起，就算画在一张巨幅海报上，也没有任何人类能从中提取有效信息。

更重要的是，任何一个利益相关者，都不需要、也不可能关心系统的全部。

• 运维经理不会关心数据表的第三范式怎么设计；
• 数据管理员不会关心服务熔断的超时阈值是多少；
• 业务负责人更不会关心 Kafka 的分区副本策略。

每个人都有自己特定的职责，而职责决定了他们只关心一组特定的“关注点”。

这些关注点天然聚合在一起，形成某个维度的“组”。例如：

• 运维经理关心的是：系统可用性、故障恢复时间、日志监控能力。这一组，天然属于运维视图。
• 数据管理员关心的是：数据模型、数据血缘、数据合规性。这一组，天然属于数据架构视图。

你看，视图的边界，从来不是由“系统哪一部分”来划定的，而是由“谁的什么问题”来划定的。

视图不是架构本身，而是架构的“投影”

这里有一个极其重要的层次区分：

• 架构模型（Architecture Model） 是底层最完整、最严谨的工程数据。
• 架构视图（Architecture View） 是对这些模型数据的选择性呈现。

你可以把架构模型想象成一个精细的 3D 数字实体——它包含了所有几何、材质、内部结构信息。而视图，则是你从某个方向投射过去的“正视图”或“俯视图”。

• 正视图不会撒谎，但它省略了深度信息；
• 俯视图不会错误，但它忽略了侧面细节。

视图是模型的投影，不是模型的替代品。它的价值不在于“完整”，而在于精准地呈现特定受众需要的那一小部分真相。

这也解释了为什么一个架构模型可以衍生出无数个视图——只要利益相关者不同，关注点不同，视图就不同。

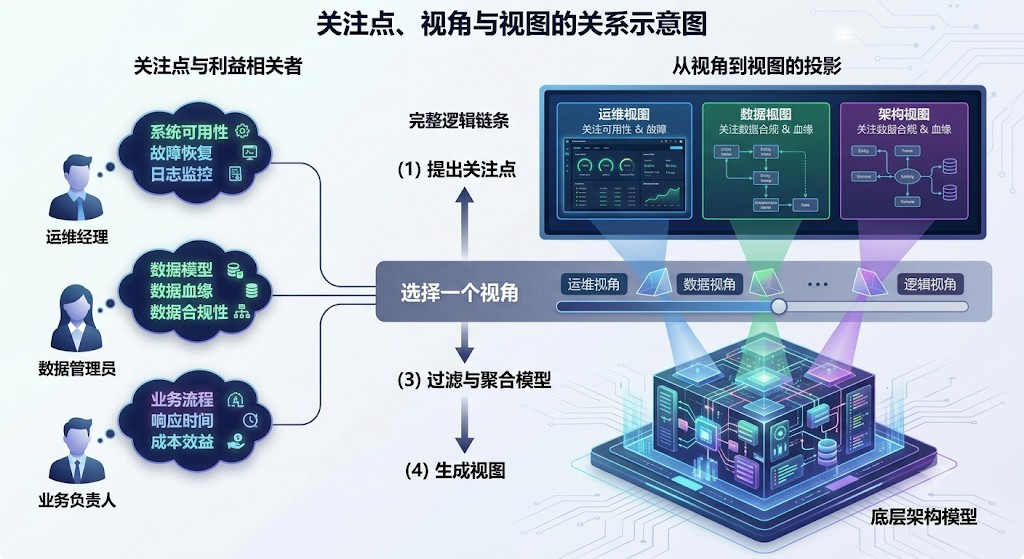

完整逻辑链条：从“担忧”到“视图”的四步走

整个过程可以拆解为一条清晰的逻辑链：

1. 利益相关者提出他们的关注点——这些关注点本质上是他们的担忧或期望，比如“系统万一挂了，多久能恢复？”“数据从哪里来，到哪里去，合规吗？”
2. 架构师选定一个合适的视角（Viewpoint）——视角就像一个预设的“滤镜”，它定义了我们应该从哪个维度去观察、哪些信息值得提取。
3. 这个滤镜从庞大的底层架构模型中，过滤并聚合出与那一组关注点直接相关的信息。
4. 将这些信息以特定格式（流程图、矩阵图、表格等）输出，便得到了架构视图。

整个链条的起点，永远是人，而不是系统。

视图的“唯一理由”：承载那一组关注点

这句话值得加粗：

视图存在的唯一理由，就是为了承载那一组特定的关注点。

如果没有人提出那一组关注点，视图就没有存在的必要——画了也是废纸。

如果视图里包含了关注点之外的信息，它就是冗余且干扰视听的——画了反而坏事。

所以，一个优秀的架构视图，不是“尽可能多”地展示信息，而是“恰好且只”展示解决那组关注点所需的信息。

它不是为了给施工队看“这里怎么砌墙”，而是为了向特定决策者证明：“你担心的那几件事，我已经在架构里安排妥当了。”

最后，回到架构设计的本质

我们常说，架构设计服务于沟通。

这句话不是一句漂亮的口号。它意味着，架构师的大部分工作不是写代码，也不是画 UML，而是翻译——把工程模型里的复杂事实，翻译成不同角色能听懂、能判断、能决策的语言。

架构视图，就是这套翻译系统的最终输出物。

下一次，当你准备画一张架构图时，不妨先问自己两个问题：

• 这张图是为谁画的？
• 他/她最关心的那组问题是什么？

如果答不上来，请放下笔。因为那不是视图，只是涂鸦。
